适用范围：
◆ 适用于变电站、发电厂和开闭所内高压开关柜回路电阻和梅花触头接触压力的测量。
◆ 适用于高压开关柜手车生产过程中的触头性能综合检测。
◆ 亦适用于高压隔离刀闸触指压力和回路电阻的综合检测。
产品特点：
◆ 一体设计，功能齐全：集成触头压力和回路电阻测试，功能齐全；
◆ 轻巧便携，携带方便：采用主机和配件分箱包装，便携式设计，携带方便作；
◆ 高清大屏，显示直观：采用高分辨率真彩液晶显示屏，内容显示清晰、直观；
◆ 语音提示，操作简单：全程人工智能语音提示，傻瓜式操作，测试简单；
◆ 采集准确，运行稳定：压力传感器采用中航工业高精度应变片，高精度、低温漂、蠕变小，长期稳定性好;回路电阻采用四端法测量，支持200A恒流测量，结果稳定；
◆ 标定简单，支持自校：支持用户自己标定、置零、复位传感器，出厂参数可恢复；
◆ 阈值可设，结果自判：报警阙值可设置，检测结果智能判定，语音播报；
◆ 单位切换，适应面广：支持多单位显示，压力测量单位支持“N”、“kN”、“g”、“kg”；
◆ 数据存储，方便查询：内置大容量存储器，支持测量数据记录，历史记录和通过大屏幕查阅浏览；
◆ 自带打印，方便记录：自带打印机，能够打印测试结果，包含时间、开关柜、变电站信息；
◆ 柴数据上传，生成报告：支持USB直连、U盘拷贝两模式上传数据，方便上位机生成测试报告；
主要功能：
1、触头压力测量：
a）根据语音提示逐个测量开关柜三相梅花触头的压力值，并通过液晶显示；
b）自动判定测试结果是否合格，并语音播报；
2、回路电阻测量：
a）采用四端法测量技术，配合梅花触头测试工装实现回路电阻测量；
b）根据设定的电流档位和测试时间测量回路电阻，并实时刷新屏幕显示；
3、系统参数设置：
a）触头压力传感器规格选型，合格阈值的设定和修改，显示单位的选择；
b）回路电阻测试电流档位的切换，测试时间的设置；
4、数据存储与查询：
a）可以设置被测开关的编号、所在电站编号等，并根据设置编号存储数据；
b）通过人机界面进行历史数据的查询与删除；
5、即时打印功能：
a）自带微型打印机，测量结果可以即时打印；
b）历史记录的本地打印；
6、时钟校时与显示：
a）内置高精度实时时钟，可通过人机界面进行日期与时间校准，并实时显示日期与时间；
7、数据上传与报告生成：
a）历史数据可以通过USB口直连和U盘拷贝两种模式传给上位机；
b）上位机软件根据测试数据生成测试报告，支持存储和打印；
性能参数:
1、梅花触头压力测量：
a)测量范围：
★压力范围：≤1000N
★测量直径：33mm～107mm
★支持触头型号：603A、1250A、2000A、3150A以及4000A
b)测量误差度：≤1%
c)压力单位：“N”、.."kN”、“g”、“kg”等单位显示，可以进行切换。
d)失效阈值设置范围：0-1000N
2、回路电阻测量：
a)测量范围：0µΩ ~1999.9µΩ
b)测量精度：0.5%±1d
c)分辨率：0.1µΩ
d)测试电流：DC50A、100A、150A、200A可选
e)工作方式：连续，手动停或超过60S自动停止
3、隔离刀闸触头压力测量：
a)压力范围：≤1000N
b)触指开距：15mm～90mm（可定制)
c)支持刀闸型号：转入式(GW4、GW5、GW7)开关钳夹式(GW16、GW17、GW22、GW23、GW6）开关
d)测量误差度：≤1%
4、存储数据：>2000条电源参数
a)仪器功耗：<15W
b)适配器电源：AC220V±10%/50Hz+10%
5、环境温度：
a)工作温度：-20℃～+50℃
b)存储温度：-40℃～+70℃
c)相对湿度：≤85%RH
6、仪器重量：10kg（不含附件)
7、外形尺寸：长370mm×宽320mm×高260mm
产品配件：

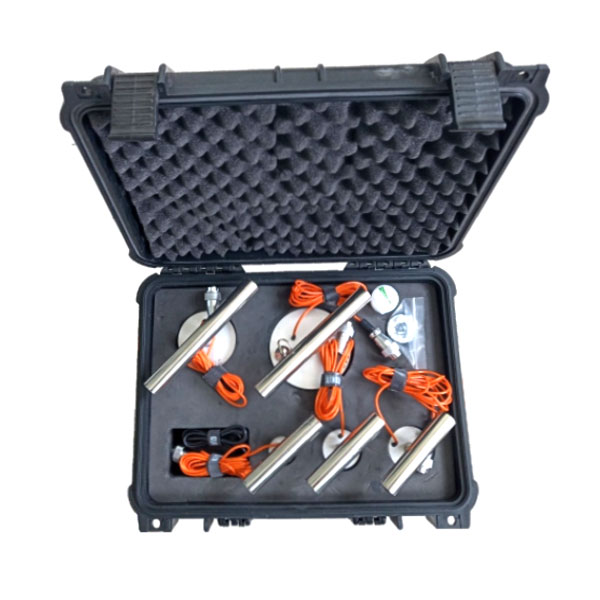

1、触指压力传感器套件
该压力传感器作为开关柜触指压力测试配件，根据梅花触头内径分为Φ35mm、Φ49mm、Φ55mm、Φ79mm、Φ109mm共5种规格，分别对应630A、1250A、1600A、 2000A和2500A/3150A/4000A等5种电流规格触头。

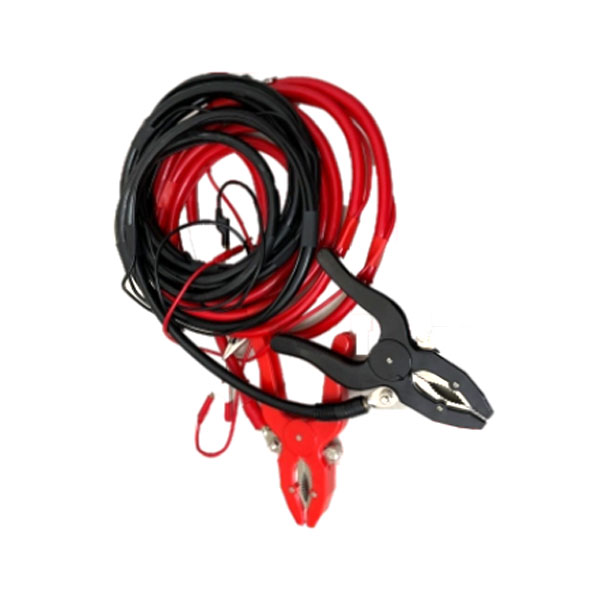

2、回路电阻测试线夹
回路电阻测试线夹，采用电电流测试线测试钳，线径30平方，适用测试电流0~200A。绝缘材质为JBF超柔软丁晴线，耐压10kV，钳夹寿命1万次以上。

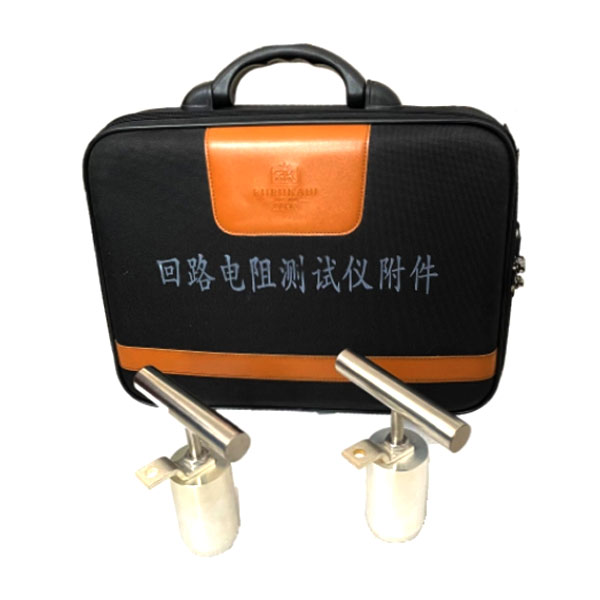

3、回路电阻测试插头套件
该回路电阻测试插头套件，作为开关柜手车回路电阻测试配件，与回路电阻测试线夹配合使用。根据梅花触头内径分为币Φ35mm、Φ49mm、Φ55mm、Φ79mm、Φ109mm共5种规格，每种规格两个插头。
