一、概述
采用模块化和标准化设计原则，模拟各种典型用户用电场景：高供高计专变用户场景；高供低计专变用户场景；低压倍率用户场景；低压动力用户场景；低压居民用户场景；各场景可根据培训需求进行扩展。系统可实现专变台区及低压台区常见计量故障模拟、采集故障模拟、窃电故障模拟、线损故障模拟。既可单独实现硬件故障仿真，也可配合实训平台软件实现软硬件结合的标准化作业流程仿真。
1、窃电仿真故障类型
模拟窃电故障类型包括一次电缆搭接窃电、互感器加装遥控窃电、互感器一次短接窃电、互感器二次短接窃电、互感器串接元器件窃电、更换互感器变比窃电、二次电缆移相窃电、二次电缆短接窃电、二次电缆接入元器件窃电、接线盒加装遥控窃电、接线盒串入元器件窃电、表尾串入元器件窃电、表尾移相窃电、表内更换元器件窃电、表内遥控窃电，绕越计量装置窃电、锰铜分流窃电、通过专变采集终端窃电、修改表计电量参数窃电、修改表计时钟参数窃电、程控表计死机窃电、单相用户常见窃电故障（零火线反接、火线断、零线断、火线进出反接和火线进出短接）。窃电故障类型详见附录表1：
2、采集仿真故障类型
采集运维仿真模拟常见的计量故障及采集故障，采集异常仿真涵盖终端与主站通讯异常、集中器下电表全无数据、采集器下电表全无数据、电能表持续多天无抄表数据。计量异常仿真涵盖电能表示值不平、电能表飞走、电能表停走、电压失压、电压断相、电流失流、电流过流、反向电量异常等。各种故障类型详见附录表2：
3、装置结构型式及组合方式
计量仿真培训装置采用可拆装式模块化设计，由仿真高压机架和模块化仿真柜体组成，柜体分为单列柜体（低配）、双列柜体（中配）、三列柜体（高配）多种结构型式。每种仿真模组能搭载不同的仿真表和仿真终端，且可根据仿真场景需要灵活配置。装置具体尺寸以及工作面摆放可以根据客户需求进行定制化服务，根据客户实际场地进行不同形式的摆放。仿真高压机架模拟高压一次侧10kV线路、组合互感器、仿真变压器，采用分体式设计与实训装置柜体通过插接件连接。并且每个柜体都设置有独立IP，后台控制系统可以时时感知和监控设备状态，方便与营销（计量）电力物联网标准化实训平台进行对接应用。
（1）结构型式
仿真柜型式采用立式拼接：可组合成单列、双列、三列并排摆放。根据系统应用及后期发展需要，设计有多种模块化仿真单元，可以替换原有仿真单元 ，可以增加实训柜体，融入新建仿真单元。装置由模拟高压一次侧设备单元、主控单元、窃电仿真单元、支撑单元、仿真设备组成，模拟现场末端设备，支持多种通讯规约、多种通讯方式，用于设备控制、窃电故障模拟、窃电故障下发等。
（2）仿真单元结构
装置的仿真单元含有多种形式，以下为常见仿真单元布局形式，
4、装置控制软件：
系统采用模块化设计，根据实训装置的配置不同，进行不同的功能模块组合调用。
1）根据实训装置的硬件配置进行功能选择匹配，通过通讯管理模块，通过通讯端口与硬件实训装置进行连接。
2）具有台区设置功能，能够根据实训需要，自定义台区中的各部件、表计名称等显示内容。
3）能够对所有台区、所有表计等设备进行统一管理；
4）能够进行电能表表位的计量线路故障设置与恢复；
5）能够进行电能表表位的通讯线路故障设置与恢复；
6）能够进行电能表通讯地址读取、电能表电参数的读取等；
7）配置仿真型电能表，能实现各种参数的改写，如通讯地址、冻结电量等，同时还能进行电能表常见的自身故障模拟等。
8）配置仿真集中器或终端，能够进行终端上行参数设置与故障模拟；终端下行参数设置与故障模拟；终端测量点参数一键下发、终端常见的自身故障模拟等。
9）具有在线故障仿真功能，实时接收实训平台软件下发的故障模拟信息，及时准确的完成计量线路、通讯线路、仿真表、仿真终端的各种故障模拟。
10）具有离线故障仿真功能，有独立的可操作性，即在不与实训平台软件联机的情况下，通过人机交互界面完成计量线路、通讯线路、仿真表、仿真终端的各种故障模拟。
11）具有信号源控制功能，可通过人机交互界面调节信号源的电压、电流、相位等参数，以完成复杂故障的模拟。
12）支持三相三线48种错接线、三相四线96种错接线模拟，且配备足够的模拟信号源，可对每一台电能计量设备设置模拟负载，每台设备负载（电压、电流、相位角）均可以单独设置

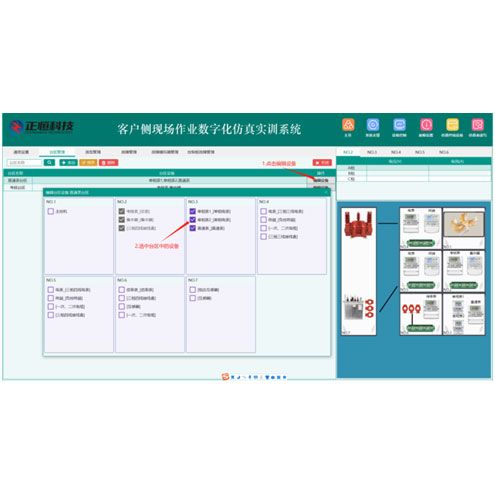

13）具有图形交互界面，自动扫描仿真单元变动信息，自动同步电能表档案参数到台区集中器，图形结构与装置实际配置实时同步，可通过不同颜色自动对台区组成进行编号分区，能够在图形界面上直观显示各表计通讯地址及故障设置状态
14) 具有装置自检功能，自检信息包括但不限于：电压回路异常、电流回路异常、通信故障、主控单元故障、及自动保护等。
15）与仿真主站可以采用1376和698标准协议进行通讯，可以响应仿真主站和现场作业终端的参数读设、召测、模拟控制、复归等命令。
16）具有一键复归功能，在模拟结束后无需对所模拟的故障逐一复归，而通过一键复归功能恢复到正常工作状态。
