ZH-8820智能电能表接线仿真系统

一、概述

      电能表接线智能仿真系统由四大部分组成：电脑、网线、以太网转发器、三相电子源、新式切换箱（内置PT 、CT、相位伏安表）、计时器等。由接线切换模组和主控电路组成，采用继电器矩阵，通过PC软件控制部分进行继电器的排列组合，能够模拟多种接线方式，操作简单、便捷。有三个操作面ABC，在同一的电压等级下能三个操作面能挂不同的三相电能表及终端。

二、系统功能

1. 建立了一套准确可靠的三相三线、三相四线、TA及TV各种接线的数学模型和逻辑运算模拟方法，使现场可能出现的各种接线，均可通过计算机程序在装置上进行模拟仿真；
2. 不同操作面可设置不同的错误接线方式，操作面两个表位之间可以设置现场各种可能出现的联合接线的错误；
3. 设有0.5L、0.5C、1.0、0.8L、0.8C负载特性试验点，可任意调整φ角，可任意调整功率因数；
4. 设有常见三相三线48种基本接线热键，可快速查询、仿真，便于学习培训；
5. 设有试题库功能，试题库可以根据出题人员的需要来选定接线要素进行设定，并可以随时对试题库内容进行增加和删除操作，计算机仿真系统软件可以对试题库中的任意一种试题进行仿真接线；
6. 每个操作面均设有TV断路、TA短路和断路的错误接线，负控终端电压侧断路和电流短路的错误接线，本系统分别设有“恢复按钮”，以便被试人员改正接线；
7. 设有电压回路短路保护报警功能，同时操作时，出现违规操作的工位的保护报警不会影响其它工位的操作进程；
8. 设有电流回路开路保护报警功能，此功能有一个独特的设计，当系统设定错误接线为电流回路断路时，系统不报警；当系统没有设定电流回路断路，而是由操作者误操作导致电流回路断路时，系统将报警。语音提示错误操作，在同时操作时某一面出现违规操作工位的保护报警不会影响其它工位的操作进程；
9. 本系统的各个操作面设有‘停止’按钮，按下后，该操作面的计时停止，同时将该操作面的电源关闭，以便监考人员参考；
10. TV、TA可以模拟现场进行接地与不接地，由PC软件程控选择；
11. 每个操作面均设置有独立的测控端子盒和遥控、遥信功能演示模块，以便学员在掌握分析终端交采回路的接线错误判断能力的同时，可以练习掌握负控终端的遥控，遥信等信号的控制和测试；
12. 输入电路功率因数后系统能自动根据当前接线状态计算更正系数，输入实测电量后系统能自动计算追退电量；
13. 可以打印现场校验记录、试题、向量图、接线图、更正系数和追退电量；
14. 相别符号表述即可用ABC表示，也可用UVW或123表示，由操作者自由设定；
15. 可仿真TV一次模拟错误接线，可任意组合各种接线方式；
16. 在三相四线（经TV、TA接线，TA四线制）接线仿真方式TA二次接线中可模拟不同相之间的交叉接线，并可任意组合；

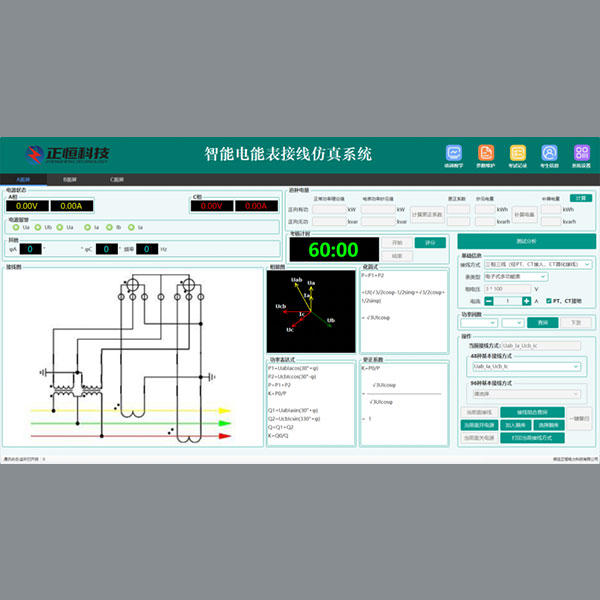

17. 被试人员在更改接线时，计算机能检测被试人员更改接线的情况，包括电压、电流和相位值及电路功率因数，并能自动绘制出更改接线后的相量图，并根据相量图罗列出所有可能的接线方式并绘制出接线图，功率表达式和接线方式描述，并可查看；
18. 将工作现场测试的数据输入系统计算机，计算机可以根据输入的数据判断出接线方式，并自动绘制出相量图、接线图、并计算出更正系数，并依据有功、无功电量记录自动计算平均功率因数和追退电量，并可打印现场校验记录，从而大大方便了外勤人员的工作；
19. 柜体下方及上方安装有通风孔，具有很好的通风效果，便于散热；
20. 系统采用以CANBUS技术为基础的网络通讯技术，传输数据量大，并且稳定，通讯可靠。
