公司某客户仿真实训系统顺利投入运行

近期，公司冀北某客户实训系统工程项目顺利完成。

项目依托配电运维实训室10kV开闭站、配电室的高压开关柜和保护装置，增加智能化网络型一次回路和二次回路故障模拟仿真模块，结合网络通讯系统和后台软件组成故障模拟仿真系统。

一次故障仿真模块通过网络版程控电压源及电流源分布式安装于各间隔内，可以模拟进线或馈线单相接地故障、相间短路故障、过流故障、进线电源失压故障、PT一次A、B、C任意相保险熔断故障、主进和主出电缆短路故障、10kV速断保护的仿真实训、光纤纵差保护的仿真、备自投保护动作仿真等功能。

二次回路仿真故障模拟模块就地安装于各间隔内，通过网络通讯有后台控制，模拟如下故障：高压断路器拒合闸故障、高压断路器拒分闸故障、控制回路断线故障、储能回路异常故障、变压器轻瓦斯故障、变压器重瓦斯故障、仿真高温告警、仿真超温告警、PT短路和CT开路声光报警、变压器匝间短路的声光模拟。

通过故障的仿真模拟，将目前广泛应用的综自系统与正在兴起的低压配电综自系统结合在一起，使培训内容紧跟电力行业发展步伐，培训方式更加贴近生产实际，实现教学与生产实际操作的紧密衔接，教会学员各种故障原理及故障发生后的处理方法，处理流程，检查方法等，使实训室具备“教、学、练、考、赛”等多层次的培训功能。

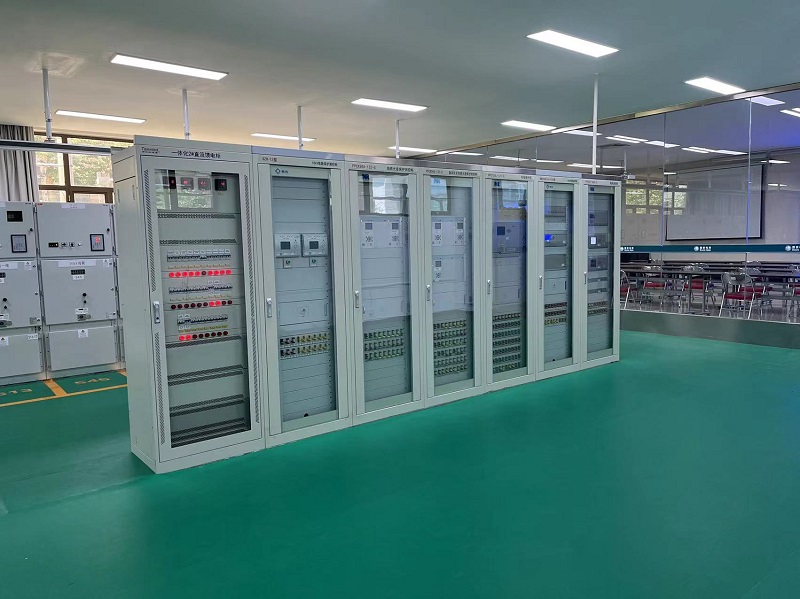

实训室屏体

虚拟负荷屏

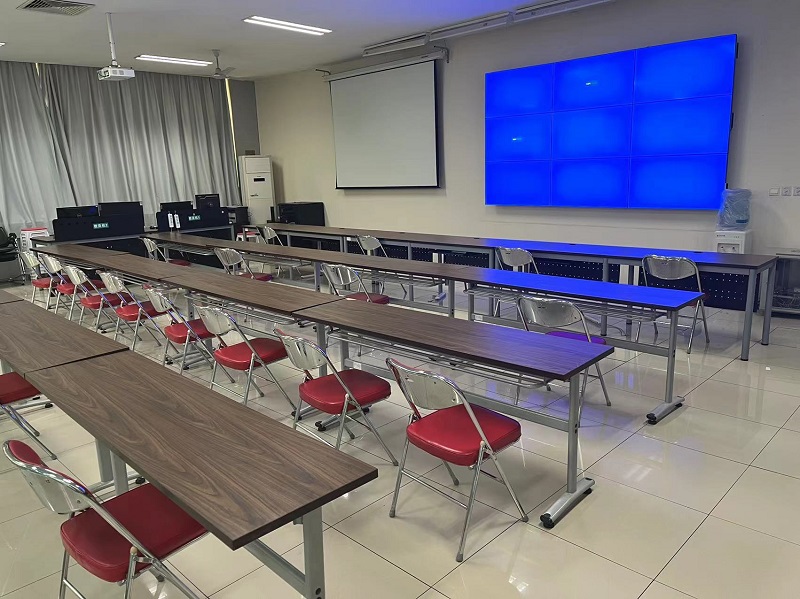

培训教室一角

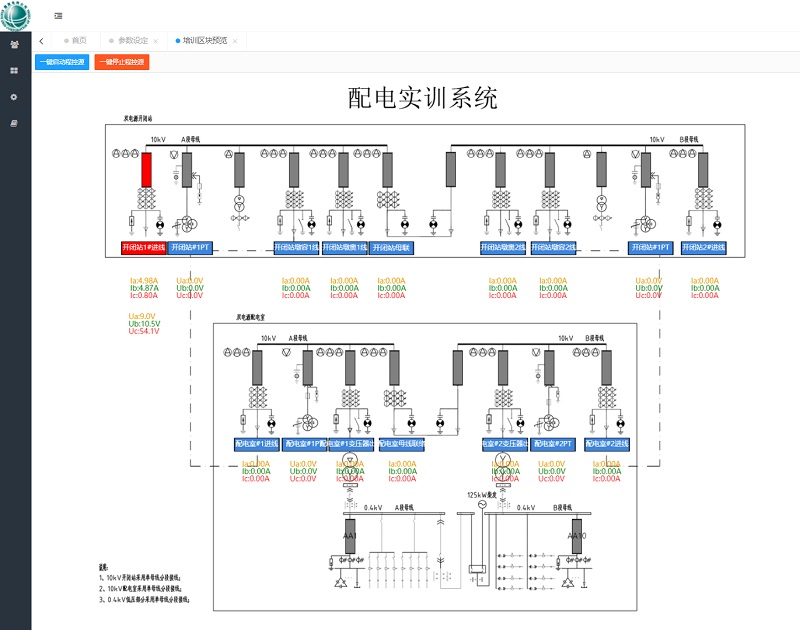

配电实训系统图

系统特点：

后台组网操作，使学员能从整体上学到典型一次及二次故障发生时后台监控数据、开关柜仪表及指示灯、保护装置显示信息等全局状况，掌握更全面的配电运维知识。

改变了原来教学要到每个间隔通过继保仪改线操作的工作方式，运行可靠，方便快捷。

利用程控虚负荷电压源、电流源模拟试验，减少了试验过程中的能耗。

通过模拟控制回路断线故障、储能回路异常故障、变压器轻瓦斯故障、变压器重瓦斯故障等二次故障的模拟，能够使学员掌握二次故障发生时的检查流程及检查方法。
